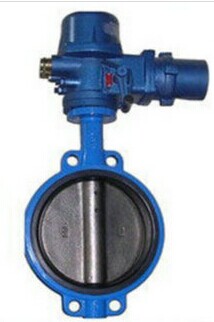

產品名稱：電動全襯膠蝶閥
產品型號：D971J
產品口徑：DN25～DN600
產品壓力：0.6～2.5MPa
產品材質：碳鋼、不銹鋼、合金鋼等
聯系電話：15901687301
電動全襯膠蝶閥產品介紹：
襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，蝶閥處于全開狀態(tài)。 本類襯膠蝶閥門在管道中一般應當水平安裝。 全襯膠蝶閥產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動全襯膠蝶閥適用于溫度≤80～120℃如食品、醫(yī)藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節(jié)流量和截流介質的作用。 電動全襯膠蝶閥應用范圍： 密封圈材料代號 適用溫度 適用介質 NR ≤85℃ 水、空氣、酸堿類 CR ≤85℃ 水、煤氣、酸堿類 NBR ≤100℃ 水、油品 EPDM ≤120℃ 水、蒸氣、一般酸堿類 FKM ≤150℃ 水、蒸氣、強酸堿類
電動全襯膠蝶閥結構特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
電動全襯膠蝶閥標準規(guī)范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
電動全襯膠蝶閥檢測試驗： 襯里層：電火花檢測 試驗與檢驗按GB/T 13927標準 公稱壓力：PN（MPa） 閥體：PN×1.5 密封：PN×1.1 電動全襯膠蝶閥零件材料與工況： 閥 體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 蝶 板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 完全包覆橡膠或氟塑料 閥 桿：碳鋼鍍鎳磷、不銹鋼 閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM 蝸輪裝置:組合件
蝶閥密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
